Ваговий дозатор сипучих матеріалів у BIG-BAG з конвеєрною стрічкою

Ваговий дозатор для фасування сипучих матеріалів BIG-BAG – це автоматизований комплекс для точного наповнення м’яких контейнерів заданою кількістю продукції. Обладнання виконує зважування, двоетапне дозування матеріалу, фіксацію та формування мішка, а після завершення циклу автоматично виводить наповнений BIG-BAG із зони фасування.У нижній частині дозатора розташований ваговий стрічковий транспортер. Під час наповнення мішок знаходиться безпосередньо на конвеєрній стрічці, а його маса постійно контролюється тензометричною системою. Після набору встановленої дози транспортер переміщає заповнений BIG-BAG на наступну ділянку лінії або накопичувальний конвеєр. Таке рішення скорочує кількість ручних операцій, прискорює фасування та дозволяє організувати безперервну роботу виробничої ділянки.

Як працює дозатор у BIG-BAG

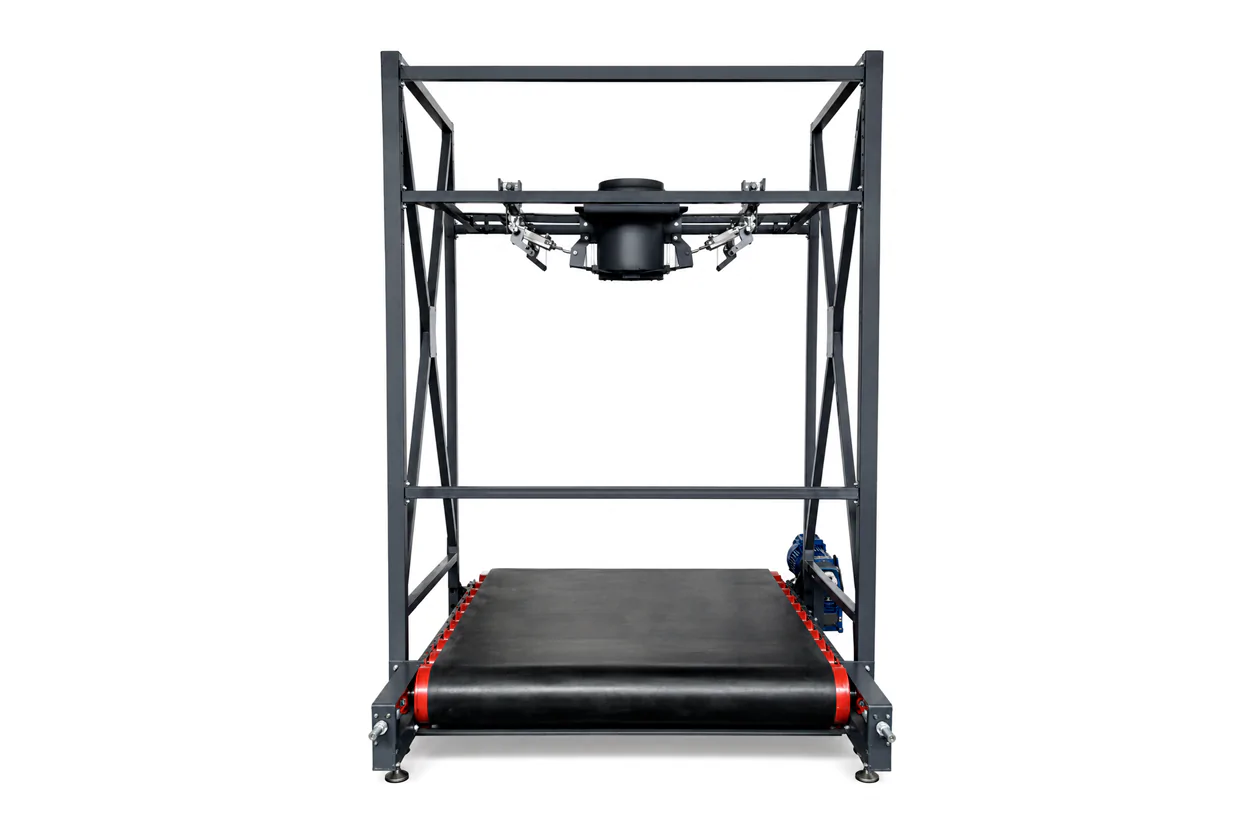

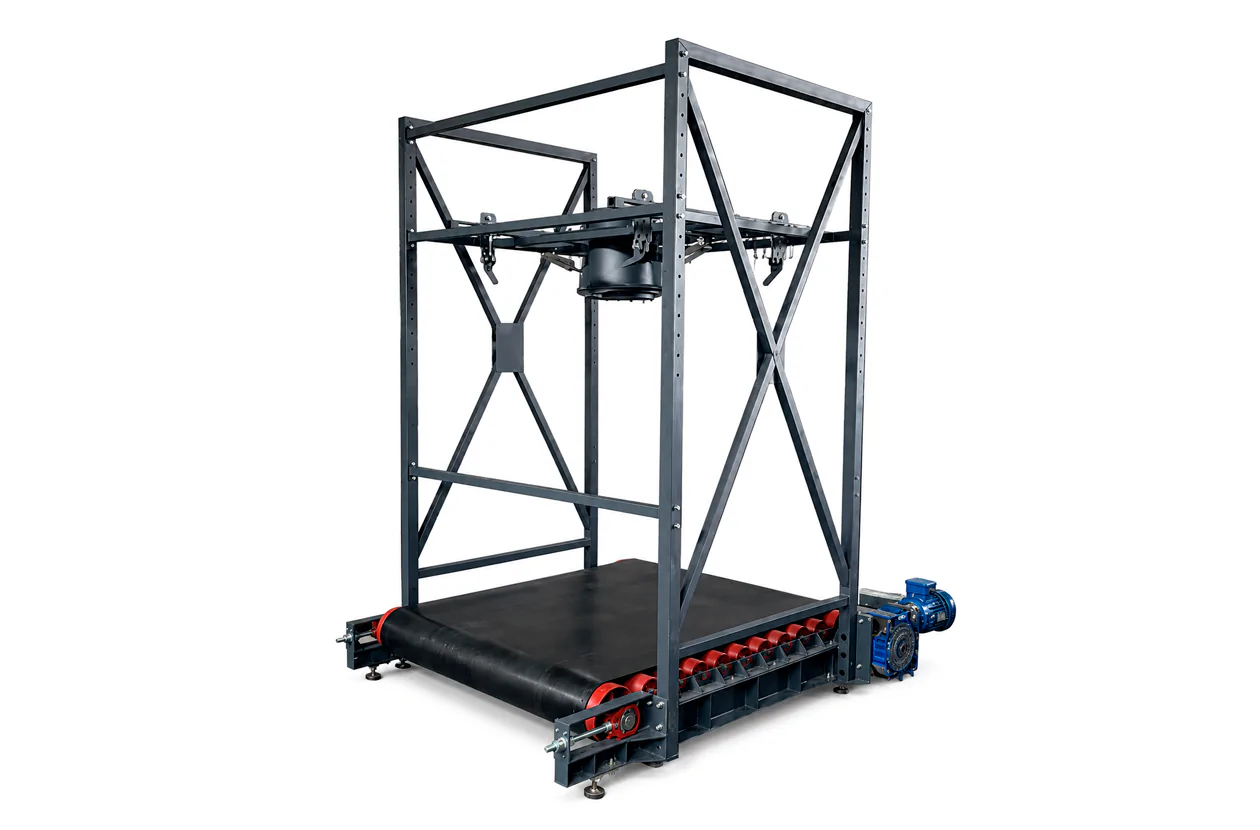

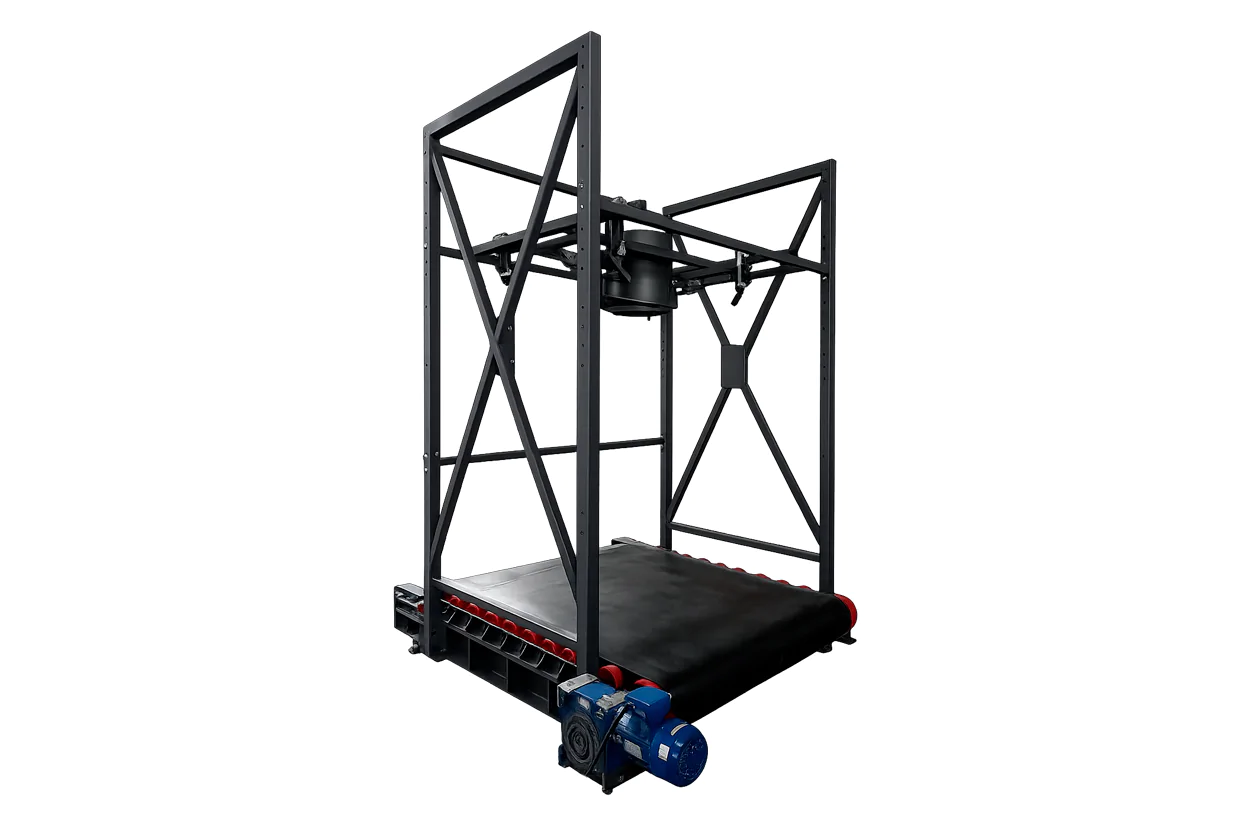

Порожній BIG-BAG встановлюється на нижню стрічку конвеєра. Петлі мішка закріплюються на гаках рами, а завантажувальна горловина фіксується на патрубку, що дозує.Перед початком наповнення включається система попереднього роздмухування, яка розправляє мішок і допомагає правильно сформувати його всередині робочої зони. Після встановлення тари показання вагового контролера обнуляються. По команді оператора відкривається регульована заслінка, і матеріал починає надходити у BIG-BAG.
Дозування відбувається у два етапи:

“Грубо” – основна маса продукту подається з високою швидкістю;

“Точно” – перед досягненням встановленої дози система переходить на контрольоване досипання.

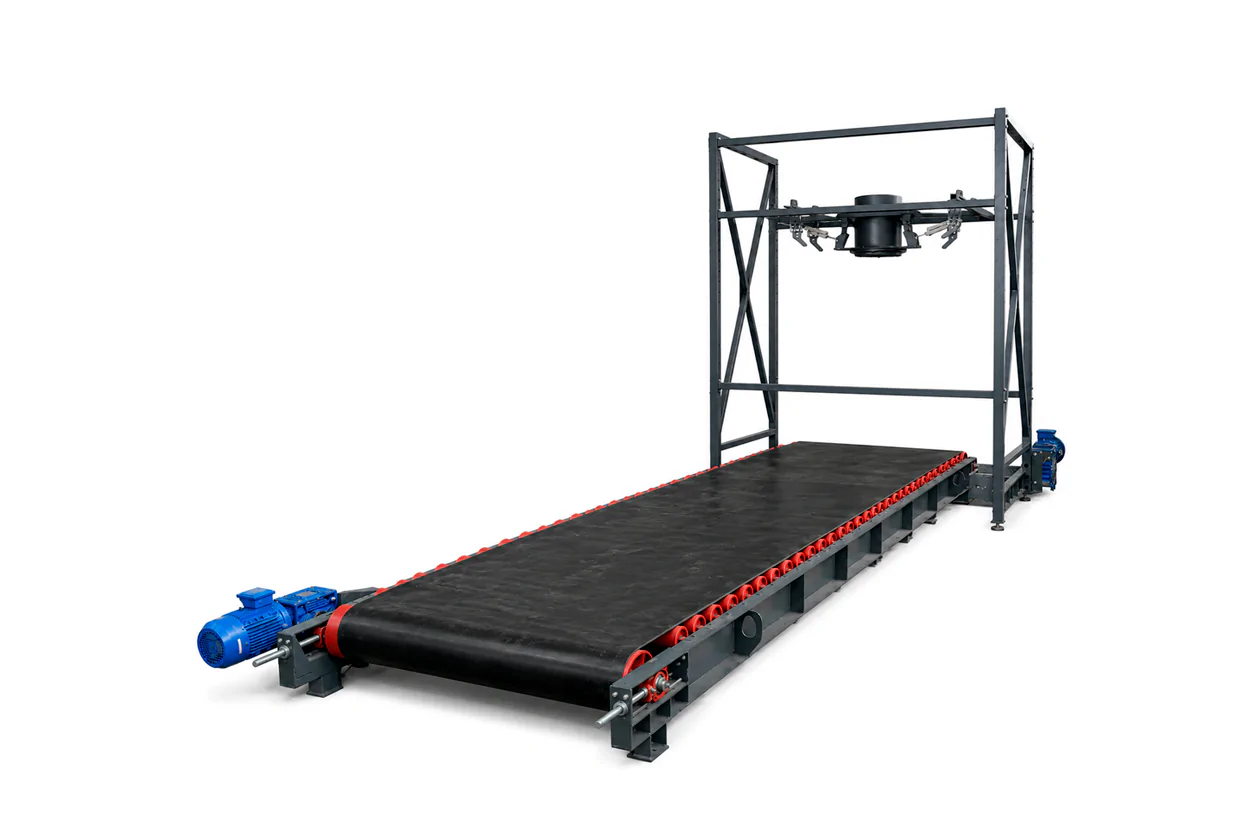

Після досягнення заданої маси заслінка закривається. Ваговий контролер відображає фактично набрану дозу та загальну кількість відвантаженого матеріалу. Потім звільняються фіксатори горловини та петель мішка. Нижній ваговий транспортер включається і переміщає наповнений BIG-BAG із зони дозування. Далі мішок може надходити на накопичувальний конвеєр, розрахований на розміщення кількох контейнерів, звідки його забирає вилковий навантажувач.

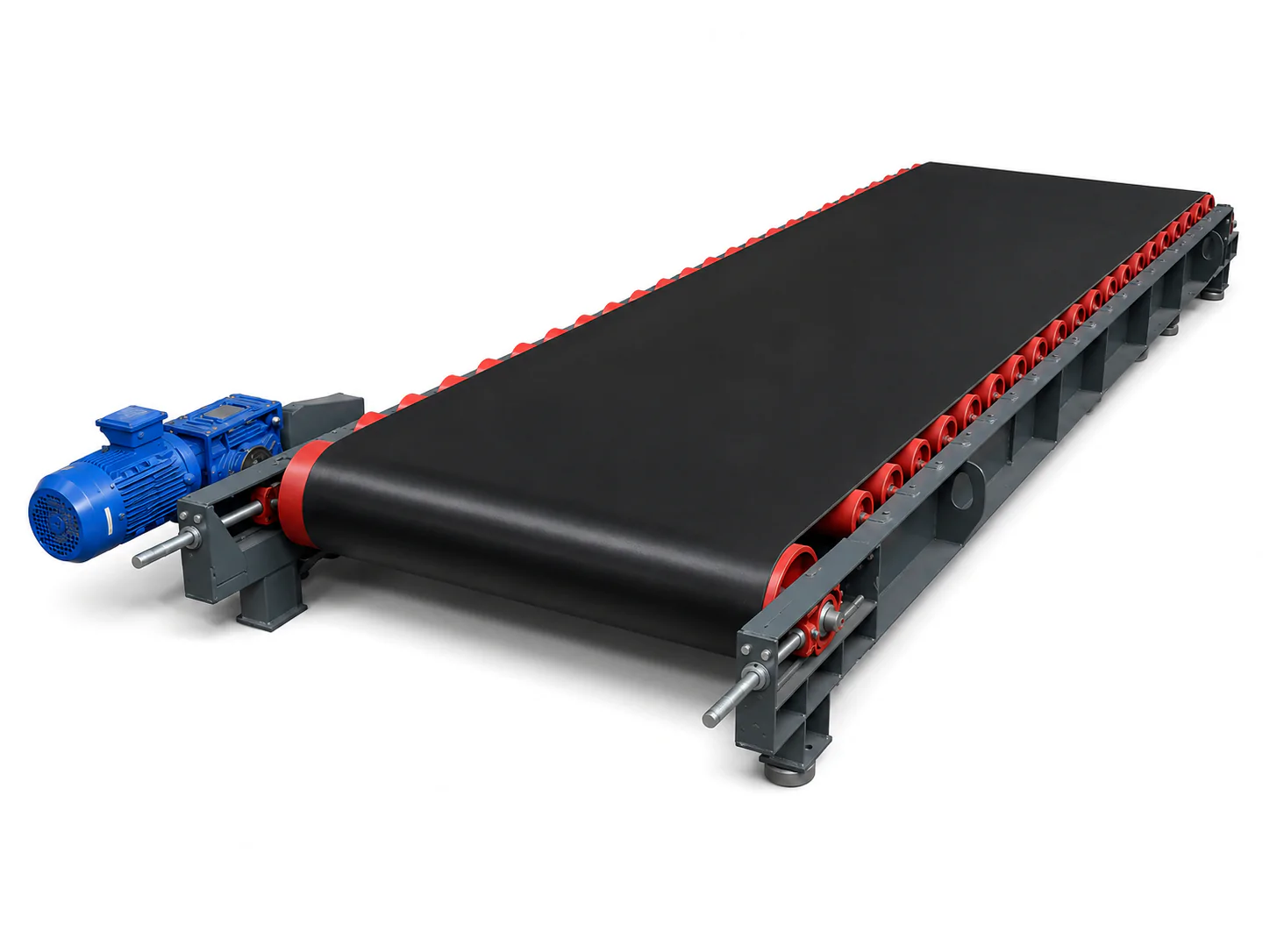

Конвеєрна стрічка в нижній частині дозатора

Нижній стрічковий транспортер є частиною автоматизованої лінії фасування. Він виконує відразу кілька функцій:

• служить опорною поверхнею для BIG-BAG;
• бере участь у зважуванні мішка під час заповнення;
• автоматично переміщує заповнений мішок;
• звільняє робочу зону для наступного циклу;
• скорочує час очікування між операціями;
• дозволяє з’єднати дозатор з накопичувальним або відвідним конвеєром.

Габаритна довжина транспортера становить 5000 мм.

Де застосовується дозатор сипучих в BIG-BAG

Обладнання призначене для фасувальних та відвантажувальних ділянок підприємств, що працюють із сипучими матеріалами:

• агропромислових та переробних підприємств;
• виробництв кормів, гранульованої та порошкоподібної продукції;
• підприємств будівельної, хімічної та добувної галузі;
• складських комплексів та ділянок оптового відвантаження продукції.

Конструкція дозатора та параметри системи подачі розробляються з урахуванням характеристик матеріалу, розмірів BIG-BAG, розташування наявного обладнання та необхідної продуктивності лінії.

Переваги вагового дозатора з конвеєром

• Автоматичне фасування сипучої продукції в BIG-BAG.
• Двоетапне дозування в режимах «грубо» та «точно».
• Допустима похибка зважування 0,2%.
• Система попереднього роздування для формування мішка.
• Пневматична фіксація горловини та петель BIG-BAG.
• Автоматичний облік маси дози та загального обсягу відвантаженої продукції.
• Регулювання висоти конструкції під габарити мішка, що використовується.
• Підключення через інтерфейс RS485 Modbus RTU.
• Можливість інтеграції із накопичувальним транспортером та іншим виробничим обладнанням.

Автоматизація та програмне забезпечення

Ваговий контролер керує процесом дозування, контролює поточну масу продукту та перемикає подачу між режимами «грубо» та «точно».

Програмне забезпечення дозволяє:

• збирати та зберігати дані про виконані дози;
• вести журнал роботи обладнання;
• формувати базу даних відвантажень;
• розмежовувати права доступу користувачів;
• формувати звіти за вибраний період;
• передавати дані до зовнішньої системи обліку.

Алгоритм управління може бути адаптований під технологічний процес замовника та взаємодію з іншим обладнанням підприємства.

Комплектація дозатора

До складу лінії можуть входити:

• дозуюча горловина з пневматичним фіксатором BIG-BAG;
• дозатор із пневматичним обладнанням;
• ваговий стрічковий транспортер;
• накопичувальний транспортер для наповнених мішків;
• шафа керування;
• ваговий контролер ВП-03;
• програмне забезпечення.

Додатково лінія може оснащуватися віброплатформою для ущільнення та рівномірного розподілу матеріалу всередині BIG-BAG, системою автоматичного підйому та опускання горловини, а також автоматичним механізмом звільнення петель мішка.

Виготовлення дозатора під параметри підприємства

Ваговий дозатор BIG-BAG проектується з урахуванням місця встановлення, характеристик фасованого матеріалу, розмірів контейнера і необхідної продуктивності підприємства замовника.

Фахівці ВІС підбирають конструкцію дозуючого вузла, довжину та ширину конвеєрної стрічки, тип заслінки, систему фіксації мішка та необхідний рівень автоматизації. У разі потреби обладнання інтегрується з накопичувальними транспортерами, аспіраційною системою та діючою лінією подачі продукції.

Щоб отримати консультацію або купити ваговий дозатора з конвеєром , звертайтесь до наших технічних спеціалістів за номером телефону + 38 (067) 611 62 40 або залиште заявку на сайті.
