Весовой дозатор сыпучих материалов в «BIG-BAG»
Весы-дозатор ВД-1000 предназначен для дозирования заданного количества (заданной массы) сыпучего продукта в процессе его фасовки в мешки «BIG-BAG» с выдачей результатов взвешивания на цифровую индикацию. Дозатор для затаривания биг-бега обеспечивает быстрое и точное заполнение больших мешков. Применяется для всех видов зерна, комбикормов, удобрений, пилет, песка, гравия и других материалов в виде порошка и гранул.
Принцип работы весов-дозатора сыпучих

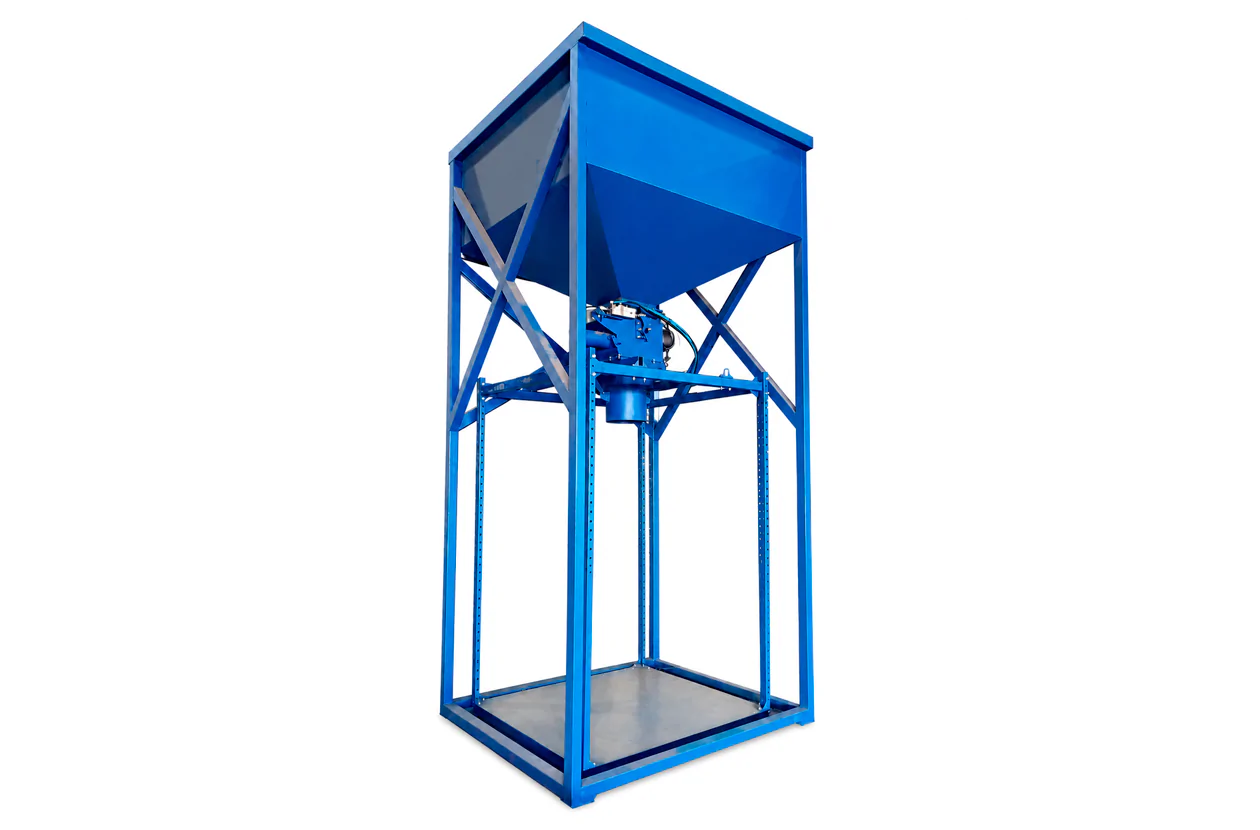

На весовую платформу 1 (рис.1) устанавливается поддон 15. На крюки рамы 4 навешиваются петли мешка BIG-BAG. Горловина мешка BIG-BAG закрепляется на загрузочной воронке, установленной на раме. С пульта управления включается вентилятор 9, который раздувает мешок BIG-BAG. Нажатием кнопки «Тара» весового процессора 14 запоминается вес тары, при этом показания на табло процессора обнуляются. Нажатием кнопки «Пуск» пневмопривод полностью открывает секторную задвижку 6 и материал поступает в мешок BIG-BAG. При достижении заданного значения «грубо», пневмопривод устанавливает заслонку в положение «точно», при этом происходит досыпка материала до заданного значения дозы. Заслонка закрывается, на табло индицируется набранный вес дозы и количество отгруженного материала с нарастающим итогом. Автопогрузчик «вилами» поднимает поддон с мешком, с крюков снимаются петли, освобождается горловина и мешок вывозится из зоны взвешивания. Далее цикл повторяется.
В состав весов-дозатора ВД-1000 входят
- весовая платформа
- тензодатчики
- рама весовой платформы
- крюк подвеса мешка «Биг-бег»

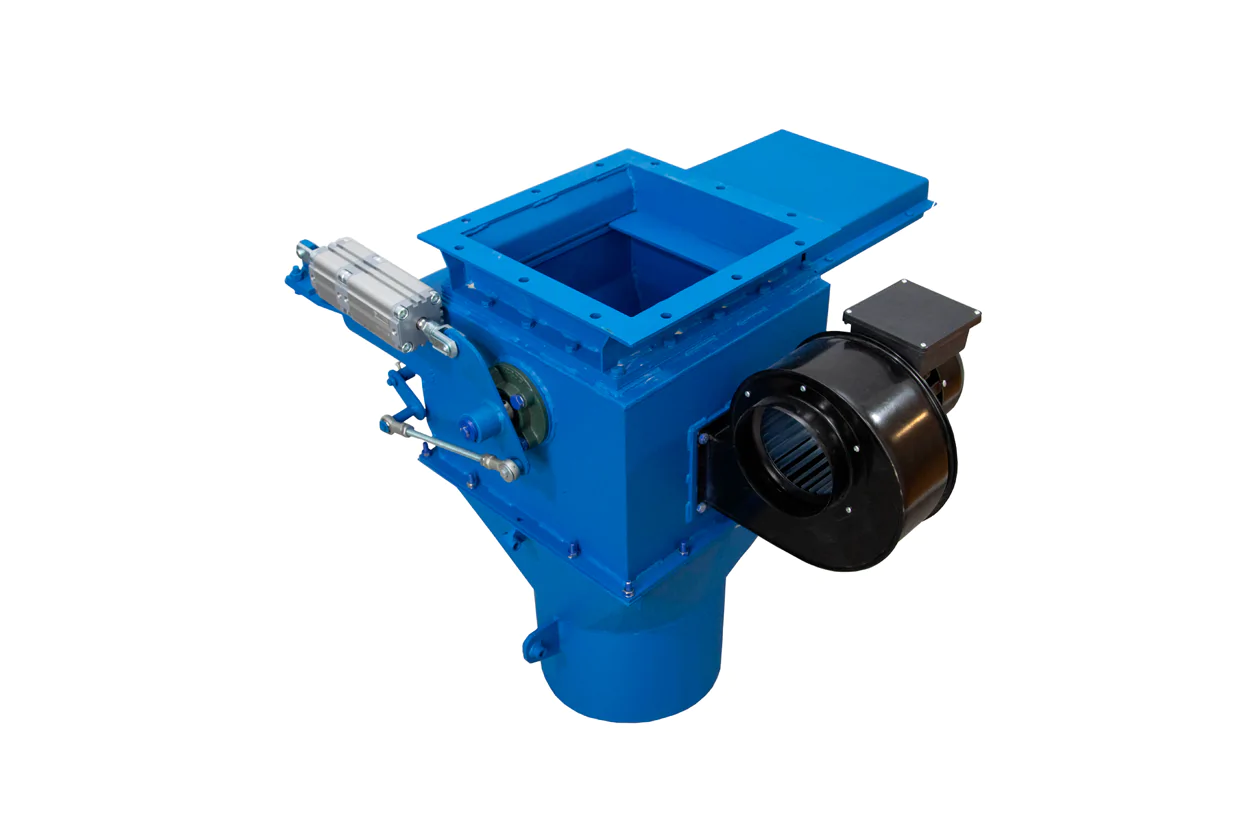

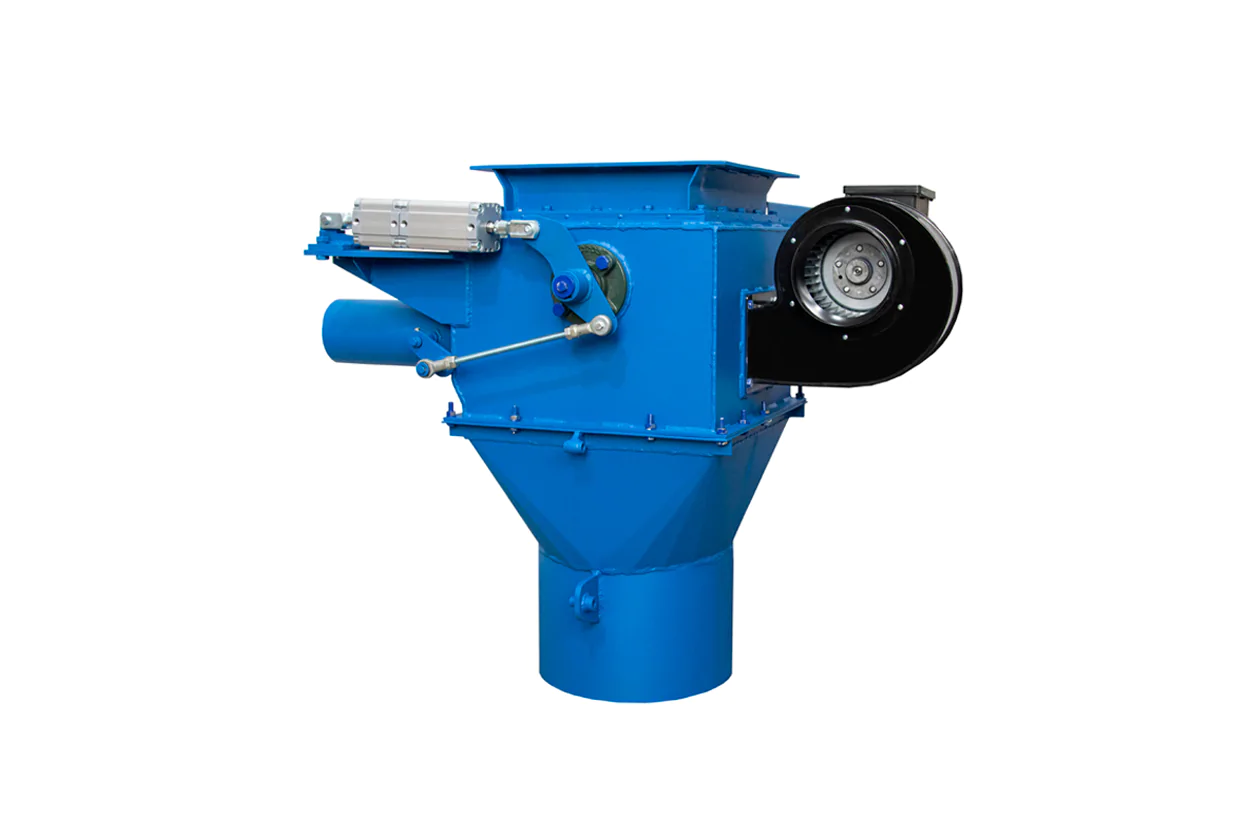

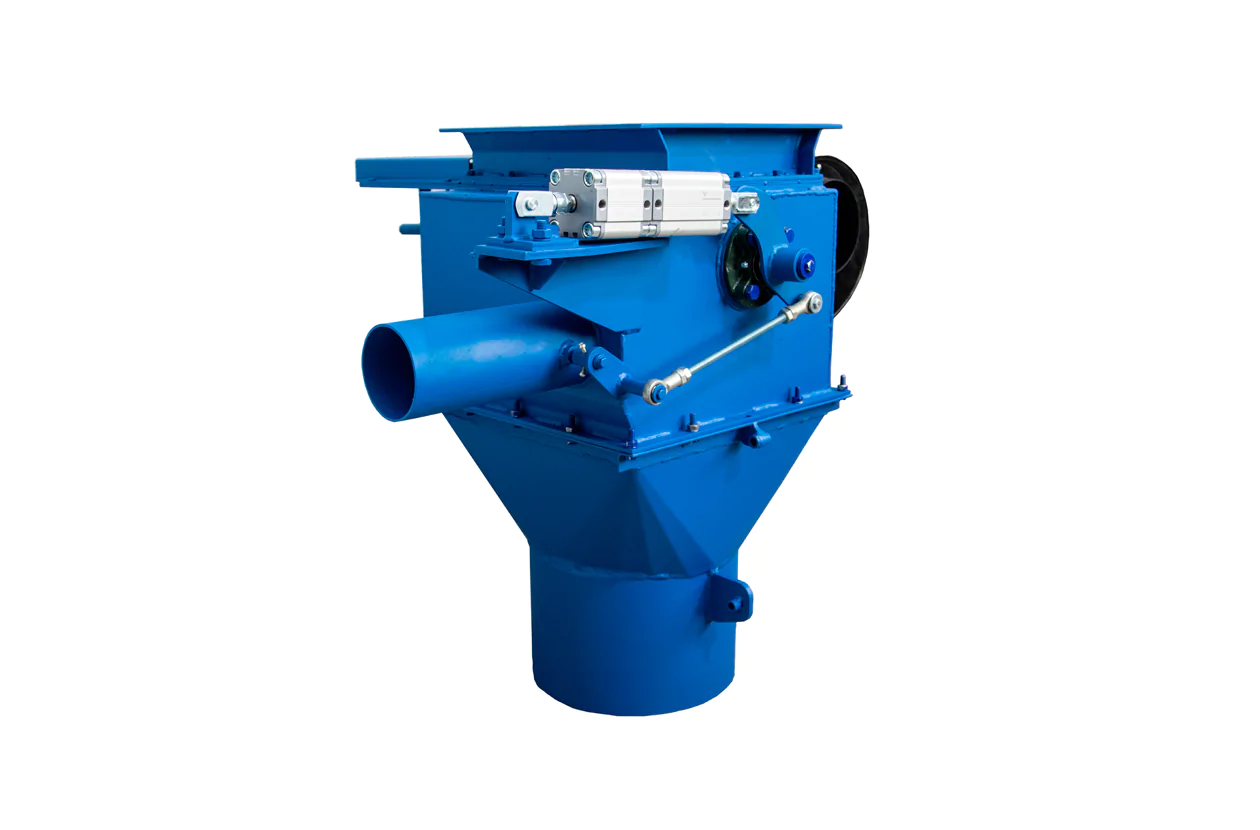

- корпус дозатора
- секторная заслонка
- присоединительная горловина
- горловина с узлом захвата мешка
- вентилятор
- регулируемая заслонка
- выпускной клапан
- рама крепления шкафа дозатора
- место установки плиты пневмоуправления
- шкаф дозатора с весопроцессором
- поддон
- мешок «Биг-бег» (в комплект поставки не входит)
Срок поставки- 30 дней после получения предоплаты (срок поставки может быть уменьшен при наличии дозатора на складе). Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию.
Технические характеристики
Характеристика, параметр | Значение |
| Класс точности за ДСТУ OIML R 61-1 | 0,2 |
| Наибольший предел взвешивания (Max), кг | 1000 |
| Наименьший предел взвешивания (Min), кг | 50 |
| Цена деления шкалы (d), кг | 0,5 |
| Дискретность задания дозы, кг | 1 |
| Производительность, мешков/час, не менее | 10 |
| Габаритные размеры, мм* | 2900 х 1380 х 1600 |
| Масса, кг* | 264 |
| Управление весами – электропневматическое: | |
| – напряжение питания, В | 220 |
| – потребляемая мощность, кВт, не более | 0,8 |
| – номинальное значение давления сжатого воздуха, МПа | 0,4 ± 0,04 |
| – расход воздуха, приведенный к нормальным условиям (температура 20 °С и давление 0,1 МПа), м3 /час | 1,2 |
| Диапазоны рабочих температур, 0С: | |
| – механическое оборудование | от – 15 до + 50 |
| – весоизмерительное устройство | от – 10 до + 45 |
| – относительная влажность | 98% |
| Степень защиты от воздействия окружающей среды по ГОСТ 14254: | |
| – терминал дозатора | IР54 |
| – грузоприемное устройство | IР68 |
| Средний срок службы с периодическими поверками, лет | 10 |
| Вероятность безотказной работы за 2000 часов, не менее | 0,92 |
*Габаритные размеры и масса могут быть изменены в зависимости от типа «Биг-Бэгов»
